Ohjaustekniikkaa ilman melua
Äänenvaimennus kytkentäkaapeissa ja koteloissa
  • Vähemmän esim. tuulettimien, prosessorien tai jäähdytysjärjestelmien aiheuttamaa melua
  • Paremmat työolosuhteet ja parempi turvallisuus
  • Ääniabsorbentit yleisten palosuojausmääräysten mukaisesti
  • Äänenvaimennusta CNC-teknologialla yksilöllisesti sinulle valmistettuna
Tästä saat lukea lisää kytkentäkaappien ja koteloiden äänieristyksestä.
Ilmainen neuvonta
Olemme sinua varten täällä!
Käytä hyväksesi ohjealuettamme tai anna meidän neuvoa ilmaiseksi! +49 (0)2403 / 83830 - 22
  1. Art.nr. SH0011 MH
    Kemiallisesti kestävä
    Erittäin tehokas äänenvaimennus duromeeri-akustiikkavaahdolla
    • Suorakulmainen levy (100 cm x 50 cm), yhtenäinen huokoinen pinta
    • Ainutlaatuinen kuuman- ja liekinkestävyys standardin DIN4102 B1 mukaan (paitsi raskasmattolaminoinnissa)
    • Kemiallisesti kestävä...
  2. Art.nr. SH0021 MH
    Profiloidusta pinnastaan kemiallisesti kestävä
    Erittäin tehokas nuppuvaahtomuovi duromeeri-akustiikkavaahtoa
    • Suorakulmainen levy (100 cm x 50 cm), yhtenäinen, huokoinen nuppuprofiilinen pinta
    • Ainutlaatuinen kuuman- ja liekinkestävyys palosuojaluokan DIN 4102 B1 mukaan (paitsi raskasmattolaminoinnis...
  3. Art.nr. SH0011
    Sileä. Ja hyvä.
    Joustavat sileät äänieristematot
    • Suorakulmainen levy (100 cm x 50 cm), sileä pinta
    • Laajakaista-absorbentti
    • Väri antrasiitti
    • Käyttö äänieristykseen, esim. koneenrakennuksen, ajoneuvovalmistuksen tai koneiden kotelointien alueella
    ...
    alk.
    32,46 €
    Pakkausyksikön hinta
    sisältää. 19% ALV
  4. Art.nr. SH0131
    Joustavasti runkoääntä vastaan
    Erittäin tehokas raskasmatto runkoäänien eristykseen
    • Suorakulmainen levy (100 cm x 50 cm), taustapuolessa liimapinta
    • Ihanteellinen materiaalivärähtelyjen vähentämisessä
    • Joustavasti käytettävissä teknisillä sovellusalueilla, esim. kori- ja ajoneuvovalmis...
    alk.
    113,53 €
    Pakkausyksikön hinta
    sisältää. 19% ALV
  5. Art.nr. SH0061
    Se vahva musta
    Akustiikkalevy, jossa kestävä tekstiilipinta
    • Suorakulmainen levy (100 cm x 50 cm), kestävä tekstiilipintakerros
    • Tekstiilin väri musta / absorptiovaahto antrasiitti
    • Soveltuu esim. koneenrakennukseen, verhouksiin, ohjaamoihin
    ...
    alk.
    109,15 €
    Pakkausyksikön hinta
    sisältää. 19% ALV
  6. Art.nr. SH0021
    Teollisuusstandardi absorptiossa
    Akustiikan nuppuprofiloitu vaahtomuovi äänieristykseen teollisuudessa
    • Suorakulmainen levy (100 cm x 50 cm), nuppuprofiili
    • Väri antrasiitti
    • Monipuolisesti käytettävissä, esim. koneiden suojaverhouksissa, moottoreissa, elektronisissa laitteissa, kompresso...
    alk.
    56,17 €
    Pakkausyksikön hinta
    sisältää. 19% ALV

Äänieristys kytkentäkaapissa ja kotelossa

Kytkentäkaapit tai muut vastaavat asennukset, joissa on sähkökomponentteja saavat kytkettynä ollessaan aikaan ääntä, joka joissakin tapauksissa voidaan kokea häiritseväksi. Kotelot, jotka useimmiten ovat kevyttä peltiä tai muovia, alkavat nopeasti värähtelemään ja pitämään ärsyttävää ääntä. Jos tästä melukuormituksesta tulee liian suuri, kytkentäkaappiin kannattaa tehdä jälkikäteen äänieristys.

Ennen kaikkea teollisuuskäytössä, missä lukuisat koneet ja laitteet nostavat äänenpainetason korkealle, on usein voimassa lakisääteiset asetukset (esim. työsuojeluasetukset, melusuojausmääräykset), jotka vaativat toimenpiteitä äänenvaimennuksen suhteen.

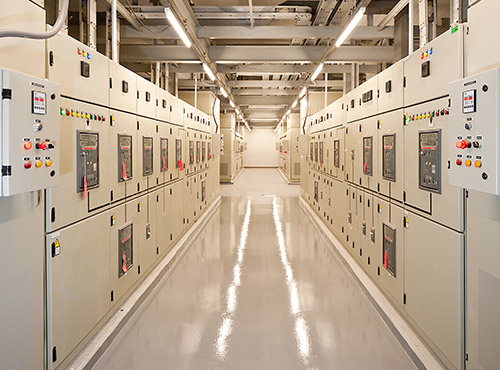

Surinaa, hyrinää, kohinaa. Jos kytkentäkaapista kuuluvista äänistä tulee häiriötekijä, on kotelon eristys hyvä mahdollisuus välttää melu.
Kytkentäkaapin äänieristys laskee äänenpainetasoa.

Miten kytkentäkaapit ja kotelot saa eristettyä oikein?

Ensiksi tulee selvittää tarkasti, mikä aiheuttaa melun. Tämän jälkeen voidaan löytää sopiva menetelmä kytkentäkaapin äänieristykseen. Jos melu syntyy joistakin osista, kuten tuulettimista tai prosessoreista, suoran äänen (ilmaäänen) absorbointiin käytetään tällöin äänieristemattoja. Mikäli ääni tulee sitä vastoin kotelon tärinästä tai materiaalivärähtelyistä (runkoääni), kytkentäkaappi kannattaa tällöin varustaa tärinää estävillä eristeillä.

Ääniabsorbentit suoraa ääntä/ilmaääntä vastaan

Suoran äänen absorboimiseksi kytkentäkaapin kotelo tulee verhota avosoluisilla äänieristematoilla. Tällaisia ovat esimerkiksi sileäpintainen akustiikan äänieristematto tai teknisen eristyksen nuppumainen vaahtomuovi. Koteloon osuva ääni johdetaan syvälle absorbentin sisään ja neutraloidaan.

Ääniabsorbentit, joissa on erikoisvalmisteinen pintalaminointi, suojaavat herkkiä osia lisäksi lialta ja pölyn tarttumiselta. Tämä on nimenomaan teollisuudessa tärkeää. Esimerkiksi kestävällä tekstiilipinnalla verhotut akustiikkalevyt ovat hyvä ratkaisu.

Jotta asennus olisi helppoa myös ahtaissa koteloissa ja vaikeissa paikoissa, kaikki aixFOAM-ääniabsorbentit ovat saatavissa myös kätevän liimapinnan kanssa.

Koteloiden tärinän vaimennus, materiaalivärähtelyjen poistaminen

Kytkentäkaapin materiaalivärähtelyjen vähentämiseksi on kotelon materiaalia vahvistettava. Puhumme tässä tapauksessa tärinä-äänien vaimennuksesta. Kytkentäkaapin tärinä-äänien vaimennuksessa on suositeltavaa käyttää elementtejä, joiden ominaispaino on suuri. Kyseeseen tulevat ennen kaikkea akustiikkaraskasmatosta valmistetut tärinänestomatot.

Tässä raskaassa akustiikkakalvossa on keskimääräistä suurempi neliömetripaino. Se on hyvin ohutta ja erittäin joustavaa. Ohutseinäiset kotelot verhotaan mieluiten kokonaan liimapinnallisella kalvolla.

Kun ei haluta eristää pelkästään materiaalivärähtelyjä, vaan samalla myös suoraa ääntä, raskasmattoon voidaan yhdistää lisäksi huokoinen ääniabsorbentti, joka on akustiikkavaahtomuovia.

Tuotesivultamme voit tilata haluamasi äänieristematot suoraan tehtaalta akustiikkaraskasmattoa olevalla laminoinnilla valmiiksi varustettuna. Valitse vain sitä varten kyseinen vaihtoehto.

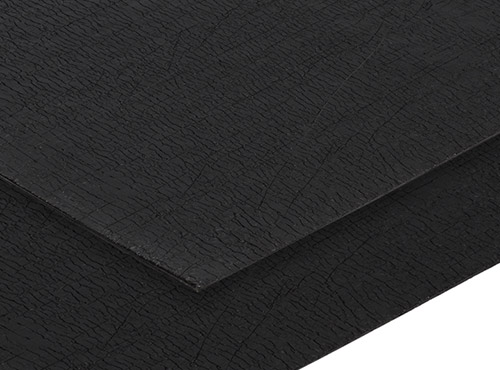

Liimapintainen akustiikkaraskasmatto soveltuu mitä parhaiten kytkentäkaapin tärinävaimennukseen.
Kytkentäkaapin tärinävaimennus helpoksi tehtynä: Joustavalla, liimapintaisella tärinää estävällä akustiikkaraskasmatolla voidaan vähentää tärinää ja materiaalivärähtelyjä nopeasti ja helposti.

Lämmön kehittyminen ja palosuojaus kytkentäkaapin äänieristyksessä – mitä on otettava huomioon?

Kytkentäkaappien äänieristyksessä on lämmön kehittymisellä tärkeä merkitys. Kotelon sisällä olevat monet tekniset osat sekä niiden ahdas sijoittelu lisäävät oikosulun sekä ylikuumenemisen vaaraa.

Jotta lämmön kehittyminen ja palonriski pysyy mahdollisimman pienenä, on ääniabsorbentit sijoitettava kytkentäkaapissa riittävän etäälle komponenteista. Ota kaapin eristyksessä huomioon lisäksi riittävä ilmantulo, mutta myös vastaava lämmön poistuminen. Näin vältetään lämmön patoutuminen kotelon sisään. Joskus saattaa olla järkevää asentaa äänieristyksen lisäksi erillinen ilma- ja jäähdytyskanava koteloon.

aixFOAM-äänieristematot ovat saatavissa myös eri palosuojaluokissa, millä varmistetaan, että tositilanteessa turvallisuudesta on pidetty huoli. Engineer Line-luokituksemme ääniabsorbentit, joilla on korkein palosuojaluokka DIN 4102 B1, sopivat erittäin hyvin kytkentäkaapeissa ja koteloissa käytettäviksi. Ota selvää mahdollisista palosuojamääräyksistä jo kytkentäkaapin suunnitteluvaiheessa.

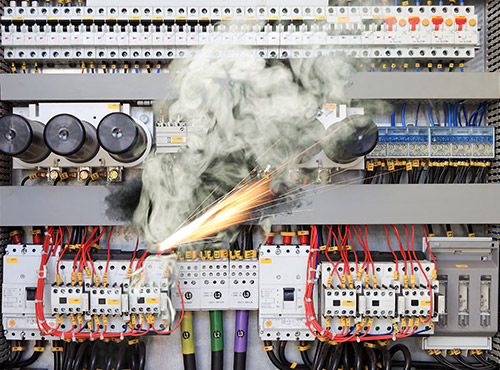

Korkeimman palosuojaluokan aixFOAM-ääniabsorbentit soveltuvat erityisesti kytkentäkaappeihin, koteloihin ja kaikkiin komponentteihin, joissa kehittyy lämpöä.
Korkeamman palosuojaluokan ääniabsorbentit pitävät huolen turvallisuudesta palon syttyessä.

Miksi aixFOAM-ääniabsorbentit ovat paras ratkaisu kytkentäkaapin tai kotelon äänieristykseen?

Korkealaatuisten ääniabsorbenttien valmistajana tiedämme, kuinka tärkeää tehokas äänieristys on kytkentäkaapissa tai -kotelossa. Vastataksemme näihin vaatimuksiin olemme kehittäneet ääniabsorbentteja, jotka soveltuvat nimenomaan tähän tarkoitukseen.


Icon Schallabsorber Maßanfertigung
Valmistus
vakiomallina tai
yksilöllisesti
Icon Schallabsorber mit profilierter Oberfläche
Pinnat
profiilien
valikoima
Icon Schallabsorber Materialstärken
Korkeudet
valittavissa
Icon Montage Schallabsorber
Asennus
useita
vaihtoehtoja
Icon Schallabsorber Brandschutz
Palosuojaus
eri luokkia
Icon Schallabsorber Resistenz
Suojaa
lialta ja
nesteiltä


Yli 60 vuoden kokemuksen ja ääniabsorbentiemme jatkuvan optimoinnin ansiosta olemme onnistuneet kehittämään tehokkaita ja joustavia akustiikkaelementtejä, jotka soveltuvat ihanteellisesti kytkentäkaappeihin ja -koteloihin. Ne vähentävät materiaalivärähtelyjä ja melua ja ovat saatavissa eri palosuojaluokissa sekä eri materiaalipaksuuksina. Valitse suosikkisi useammasta profiilista. Erilaisten asennusvaihtoehtojen, kuten kätevän liimapinnan, avulla ääniabsorbentit voidaan helposti kiinnittää koteloihin ja kytkentäkaappeihin.

Nyt kun olet harkitsemassa asiaa: Hae kytkentäkaappeihin ja koteloihin sopiva äänieristys!

Oli sitten kyseessä jälkivarustelu tai kytkentäkaapin rakennus: Valitse nyt kytkentäkaappien ja koteloiden aixFOAM-tuotteistamme sopivat äänenvaimennusmatot tai käytä hyväksesi maksutonta neuvontaamme. Akustiikka-alan suunnittelijamme tukevat sinua projekteissasi ja auttavat löytämään parhaan ratkaisun vaatimuksiisi.
