Kalvopintaiset äänenvaimennuslevyt

Se hopeinen äänen vihollinen

Art.nr.: SH0081

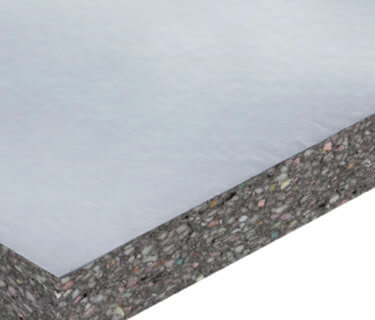

Rouhepuristeabsorptiolevyt, joissa pintalaminointi

Suorakulmainen levy (100 cm x 50 cm), sileä hopeapinta
Öljynkestävä kalvo
Monivärinen absorptiosisusta
Soveltuu mitä erilaisimpiin sovelluksiin, kuten koneiden suojaukseen, ilmastointikanaviin, veneiden moottoritilaan, lämpöpumppuihin

4 yksinkertaisessa vaiheessa täydelliseen akustiikkaan:

*Materiaalin paksuus

Eri materiaalipaksuudet, rakenteet ja materiaalityypit muuttavat yksittäisten taajuusalueiden tehokkuutta. Pohjimmiltaan mitä voimakkaampi materiaali, sitä suurempi absorptiovaikutus, erityisesti matalataajuusalueella. Erittäin kehittyneen akustisen ytimen ansiosta tehokas äänenvaimennus saavutetaan myös pienillä materiaalipaksuuksilla.

Sovellusalueesta riippuen voit räätälöidä absorptiovaikutuksen yksilöllisesti henkilökohtaisiin tarpeisiisi yhdistämällä eri materiaalipaksuudet ja akustiset elementit. Kokenut asiantuntijaryhmämme on käytettävissänne neuvoja ja suunnittelua varten.

Close
*raskasmattolaminointi

Raskasmattolaminointi

Laminoimme tässä vaihtoehdossa ääniabsorbentin takapuolestaan raskaalla akustiikkakalvolla. Se on erittäin painavaa ja taipuisaa mattoa, jossa ei ole sisävahviketta ja joka on täytetty mineraalisesti. Raskasmatossa on keskimääräistä suurempi neliömetripaino, jonka ansiosta matalat taajuudet ja materiaalivärähtelyt vaimentuvat. Raskasmaton koostumus antaa sille erinomaiset runkoäänien vaimennusominaisuudet, myös alhaisissa lämpötiloissa. Materiaali on lisäksi paloa estävää. Vaihtoehtoisesti aixFOAM-raskasmatto SH0131 on saatavissa myös erillisenä tuotteena. Tämän vaihtoehdon myötä saat korkealaatuisen komposiittimateriaalia olevan akustiikkatuotteen, joka ilmaäänien lisäksi vaimentaa runkoääniä.

Raskasmaton käsittelyohje: Våra tungfolier är utrustade med ett specialutvecklat, förstklassigt limsystem. Raskasmatoissamme on niihin erikseen kehitetty laadukas, akryylipohjainen liimajärjestelmä. Raskasmatto tulee liimata liimamenetelmällä vain makroalueeltaan sileisiin pintoihin (pelti, alumiini, jne.). Karkeilla pinnoilla liimamenetelmän vaikutus on rajoittunut ja sitä voidaan käyttää vain asennusapuna. Tarkempaa tietoa löydät teknisistä tietolehdistämme ja käsittelyohjeista, joita lähetämme sinulle mielellämme ilmaiseksi.

Close
*Liite

Ilman asennustukea

Haluatko kiinnittää tai liimaa akustiset elementit itse? Valitse sitten "Ei mitään". Huomaa, että liimaamatonta liimaa käytetään liimautumisen yhteydessä. Suosittelemme kuitenkin aina itseliimautuvia liimamateriaaleja.

aaixFOAM akustointimatot liimapinnalla

Tätä varten mattojemme takapuoli varustetaan liuotinainetta sisältämättömällä liimajärjestelmällä, jossa on tukevoittava viisto langoitus, ja peitetään laineripaperilla. Ennen liimausta paperi vain poistetaan. Tukevoittava langoitus on korkealaatuisten aixFOAM-tuotteiden tuntomerkki ja se pitää huolen akustiikkaelementtiemme paremmasta muotolujuudesta.

aixFOAM asennus-/ripustuskasetti ilman lisävarusteita

Saat haluamasi äänenvaimennin laadukkaaseen kehystykseen Kiinnitys- / ripustuskasetti, joka on valmistettu anodisoitua alumiinia. aixFOAM asennus-/ripustuskasetti on suunniteltu vaaka-, pysty- tai kelluva asennus.

aixFOAM asennus-/ripustuskasetti kanssa värähtelynvaimentimien - värähtelytulppien

aixFOAM-värähtelytulppia käytetään aixFOAM-asennus-/ripustuskasettien ammattimaiseen asennukseen irtonaisesti pystysuuntaan seinälle. Ne estävät äänen aiheuttamien värähtelyjen siirtymisen seinäpintaan. Lisäksi kaikkien aixFOAM-asennus-/ripustuskasettiin yhdistettyjen aixFOAM-absorbenttien tehokkuus matalien taajuuksien alueella parantuu. Tällöin fysikaalisesti tarkasteltuna ilmahiukkasten matalataajuiset värähtelyt vaimentuvat aixFOAM-asennus-/ripustuskasettien vastavärähtelyn ansiosta.

aixFOAM asennus-/ripustuskasetti kanssa ripustusjärjestelmä Style

aixFOAM ripustusjärjestelmää Style käytetään aixFOAM-ripustuskasetin riippuvaan asennukseen. Ripustusjärjestelmän avulla voit ripustaa valitsemasi aixFOAM-ääniabsorbentin aixFOAM-asennus-/ripustuskasettiin yhdistettynä joko vaakasuoraan katosta riippuvaksi tai myös pystyasentoon sivuseinän eteen. Ripustusköysien pituus on enintään noin 1000 mm ja ne voidaan asennuksessa lyhentää tarpeen mukaan. Näin aixFOAM-ääniabsorbentit voidaan sijoittaa optimaalisesti.

aixFOAM asennus-/ripustuskasetti kanssa ripustusjärjestelmä Basic

aixFOAM Basic -ripustusjärjestelmää käytetään aixFOAM asennus-/ripustuskasetti riippuvaan asennukseen. Ripustusjärjestelmän avulla voit ripustaa valitsemasi aixFOAM ääniabsorbentin aixFOAM asennus-/ripustuskasettiin yhdistettynä joko vaakasuoraan katosta riippuvaksi tai myös pystyasentoon sivuseinän eteen. Ripustusköysien pituus on enintään noin 1000 mm ja ne voidaan asennuksessa lyhentää tarpeen mukaan. Näin voit sijoittaa aixFOAM-ääniabsorbentin optimaalisella tavalla.

Close
*Pakkausyksikkö Für die Auswahl der richtigen Menge an Schallabsorbern kann man keine pauschale Aussage treffen, denn diese ist von einer ganzen Reihe von Faktoren abhängig und damit sehr individuell. Generell empfehlen wir, bei der Schalldämpfung schrittweise vorzugehen. Bei leichtem Nachhall/ Lärm genügt es häufig bereits, ~ 10% der Wand- und Deckenflächen mit Schallabsorbern auszustatten. Bei erhöhtem Hall/ Lärm empfehlen wir etwa ~ 20% und bei starkem Nachhall/ Lärm bis zu ~ 30% der Raumoberfläche mit Schallschutz auszurüsten. Sollten Sie unsicher sein, beginnen Sie zunächst mit einer kleineren Menge Absorber und ergänzende Sie diese bei Bedarf. Das schont nicht nur Ihren Geldbeutel, sondern beugt auch einer „Überdämpfung“ und somit einer unangenehm künstlichen Akustik vor. Um zu ermitteln, welche Menge an Schallabsorbern für Ihre Anwendung angemessen ist, nutzen Sie unseren Mengenrechner oder wenden Sie sich direkt an unsere Fachplaner für eine kostenfreie Beratung. Close

Pakolliset kentät

Kuinka monta pakkausyksikköä tarvitset?

1 Pack = = 1 m²

Valmis konfiguroitu? Tässä se jatkuu

Sinun valintasi:

Tarvitsetko apua?
+49 2403 / 83830 - 22
sales@aixfoam.de

Ota huoletta yhteyttä meihin, sillä olemme mielellämme tukenasi.

Telefon: +49 2403 / 83830 - 22
maanantai - perjantai ilman taukoja klo 8 - 17

Email: sales@aixfoam.com
24 tuntia vuorokaudessa

Mitä laatikossa on?

1 Pack =
= 1 m²

108,10 €

sisältää. 19 % ALV

lisäksi. laivaus

Kalvoabsorbentti SH0081 – se hopeinen äänen vihollinen

Rouhepuristelevy, jossa nesteen- ja öljynkestävä alumiinikalvo
Kuormituksen- ja lämpötilankestävä, helppo käsitellä ja leikata oikeaan muotoon sekä helppo puhdistaa
Vähentää materiaalivärähtelyjä ja runkoääntä, sopii tärinän vaimennukseen ja äänieristykseen teknisissä ratkaisuissa

Rouhepuristeabsorptiolevyt, joissa pintalaminointi

Tuotetiedot

Muoto, pinta	Suorakulmainen levy (100 cm x 50 cm), alumiinipinta
Materiaalipaksuudet	2 cm, 3 cm, 4 cm, 5 cm
Erikoismitat	Muotoon leikatut ja erikoismitat tilauksesta mahdollisia
Materiaali	Akustiikkarouhepuriste
Värit	Hopeankiiltävä pintakerros, monivärinen meleerattu rouhepuriste
Paloluokat	FMVSS 302 (DIN 75200) Lisätietoa ääniabsorbenttiemme paloluokasta löydät myös kyseisestä aixFOAM-tietoliitteestä (Saksa).
Kiinnitysvaihtoehdot	Ilman, liimapintag, asennus-/ ripustuskasetti ilman lisätarvikkeita
Laminointivaihtoehdot	Laminointi akustiikkaraskasmatolla, vieläkin tehokkaampi runkoäänien vaimennus ja äänien absorptio matalataajuisella alueella
Lämpötilankestävyys	Langzeit: - 40 °C bis + 100 °C, kurzfristig auch darüber
Lämmönjohtokyky	0,033 W/mK – DIN 52612
Haitalliset aineet	Eikä sisällä mineraalikuituja
Toleranssi	Tämä korkealaatuinen akustiikkatuote valmistetaan tarkkuuskoneissamme standardin DIN 7715 osan 5 P3 mukaisesti.
Lisätarvikesuositus	Alumiiniteippi päätyreunojen ja levyjen yhtymäkohtien tiivistämiseen

Lisätietoja, kuten SH0071-rouhepuristeen mekaanisen kuormitettavuuden arvot, näet tarvittaessa siihen liittyvästä tietolehdestä. Toimitamme sen pyynnöstä mielellään käyttöösi.

Absorptioarvot

RWTH Aachen suoritti absorptioasteen mittaukset polyesteria olevista akustiikkavaahtomuoveista. Kaikki arvot perustuvat äänenvaimennuslevyihin, joiden koko on 100 cm x 50 cm ja määritys tehtiin standardin DIN 52212 mukaan.

Taajuus- alue	Korkeus 2 cm	Korkeus 3 cm	Korkeus 4 cm	Korkeus 5 cm
125 Hz	0,05	0,08	0,12	0,18
250 Hz	0,09	0,10	0,22	0,30
500 Hz	0,30	0,42	0,75	0,83
1000 Hz	0,48	0,75	0,89	0,92
2000 Hz	0,91	0,99	0,91	0,88
4000 Hz	0,90	0,80	0,85	0,91

Äänenvaimennus / äänieristys jälkikaiuntahuoneessa absorptioarvoja määritettäessä

Kaikki aixFOAM-ääniabsorbentit tarkastettiin arvostettujen laitosten, kuten RWTH-yliopiston tai Aachenin ammattikorkeakoulun, kaiuntahuoneissa erittäin tarkasti. Edellä mainitut ääniabsorptioasteet määritettiin tarkoissa mittauksissa standardin DIN 52212 mukaisesti.

Hanki äänenvaimennus suoraan valmistajalta!

Me aixFOAM-tehtaalla valmistamme huoneakustiikkaan ja tekniseen akustiikkaan tulevia äänenvaimennussovelluksia. Ja koska osaamme sen erittäin hyvin, teemme sitä jo 60 vuoden ajan. Tänä aikana olemme jatkuvasti työskennelleet tuotteidemme edelleenkehittämisen parissa. Siksi voimme tarjota sinulle modernia muotoilua olevia tehokkaita ääniabsorbentteja.

aixFOAM-filosofiamme: Yhdistämme asiakaskohtaisen neuvonnan äänenvaimennusratkaisujen yksilölliseen ja tarpeenmukaiseen valmistukseen. Tai toisin sanoen: Autamme sinua ilmaisessa neuvonnassa löytämään projektiisi sopivan äänenvaimennuksen. Heti tilauksesi jälkeen aloitamme sinulle tulevien äänenvaimennustuotteiden valmistuksen. Tämän jälkeen saat äänenvaimennustuotteesi suoraan tehtaalta – kaikki luonnollisesti parhainta laatua.

Korkealaatuisten saksalaisten akustiikkavaahtomuovien käyttö
Tarkkuusvalmistus nykyaikaisilla CNC-leikkauskoneilla ja laitteistoilla
Äänenvaimennuksen standardiratkaisut tai yksilöllinen pien- tai sarjavalmistus
Kaiken kattava palvelu: Neuvonta, suunnittelu, valmistus ja asennus toiveiden mukaan

aixFOAM-työntekijä valmistaa äänenvaimentimia äänieristykseen.

Merkkilaatua

suoraan valmistajalta
„Made in Germany“

Valmistus

yksilöllisesti juuri
sinulle muutamassa päivässä

60 vuoden

kokemus äänen-
vaimennusalasta

Palkittu

ISO 9001:2015 mukaisella
sertifioinnilla

Käyttöalueet

„SH0081 soveltuu täydellisesti koneiden ja ajoneuvojen äänieristykseen. Sen suuri massa vähentää melua ja värähtelyjä ja sen pintalaminointi saa sen kestämään hyvin likaa, hiilivetyjä, öljyä, rasvaa, käyttöaineita ja osittain jopa happoja. Päätyreunojen ja levyjen yhtymäkohtien tiivistämiseen on suositeltavaa käyttää alumiiniteippiä.“

Manuel Buschmann, asiakasneuvoja

Olemme sinua varten täällä.

Tarvitsetko apua tai onko sinulla vielä kysyttävää tuotteesta?

Katso ohjealuettamme, jossa on lyhyitä vastauksia asiakkaidemme yleisimpiin kysymyksiin.

Autamme sinua tietysti mielellään myös maksuttomassa neuvonnassa.

+49 2403 / 83830 - 22
maanantai – perjantai
klo 8.00 – klo 17.00

sales@aixfoam.fi
Päivittäin klo 00.00 – 24.00

Miltäkö näyttää?

Tästä näet muutamia kuvia siitä, miten SH0081-ääniabsorbenttia voidaan käyttää.
