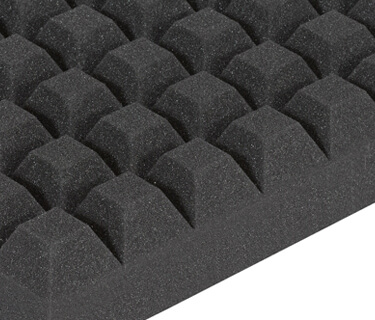

Tekninen akustiikkalevy kennoprofiililla

Rakenteella ääntä vastaan

Art.nr.: SH0051

Tehokas kennorakenteinen akustiikkalevy, jossa tukeva pohjapaksuus

Suorakulmainen levy (100 cm x 50 cm), kennoprofiili
Saatavissa antrasiitin värisenä
Joustavasti käytettävissä, esim. koneiden suojaverhouksissa, palvelinkaapeissa, konetiloissa, palvelinhuoneissa

5 yksinkertaisessa vaiheessa täydelliseen akustiikkaan:

*Materiaalin paksuus

Eri materiaalipaksuudet, rakenteet ja materiaalityypit muuttavat yksittäisten taajuusalueiden tehokkuutta. Pohjimmiltaan mitä voimakkaampi materiaali, sitä suurempi absorptiovaikutus, erityisesti matalataajuusalueella. Erittäin kehittyneen akustisen ytimen ansiosta tehokas äänenvaimennus saavutetaan myös pienillä materiaalipaksuuksilla.

Sovellusalueesta riippuen voit räätälöidä absorptiovaikutuksen yksilöllisesti henkilökohtaisiin tarpeisiisi yhdistämällä eri materiaalipaksuudet ja akustiset elementit. Kokenut asiantuntijaryhmämme on käytettävissänne neuvoja ja suunnittelua varten.

Close
*Palosuojausta

Akustiikkalevyt, joissa ei ole palosuojausta

Akustiikkalevyjä, joissa ei ole palosuojausta, käytetään usein paikoissa, joissa palontorjuntatoimenpiteet eivät ole olennaisia. Harkitse käyttöpaikan ja sovelluksen mukaan (lähellä sähköosia, pistorasioita, lämmitys, jne.), tarvitsetko palosuojauksella varustetut ääniabsorbentit. Laadukkaiden äänieristyselementtien valmistajana tarjoamme mitä erilaisimpiin paloluokkiin kuuluvia ratkaisuja aina vaikeasti syttyviin standardin DIN4101 B1 mukaisiin akustiikkaelementteihin asti. Suosittelemme asiakkaillemme aina kysymään tästä asiasta neuvoa asiantuntijalta, arkkitehdiltä tai rakennusviranomaiselta, jotta vältetään epäasianmukainen käyttö.

DIN 4102 B1

Standardissa DIN 4102 on määritelty rakennusaineiden ja rakennusosien palokäyttäytyminen. Se on perinteinen, rakennusasetuksiin liittyvä standardi, jossa on määritelty rakennusaineiden syttyvyysaste ja rakennusosien palonkestävyys. Paloluokka B1 on suurin mahdollinen palosuojausluokka, jonka akustiikkavaahto, johon ei ole lisätty mineraalisia aineosia, voi saavuttaa. Tämän palosuojausluokan akustiikkavaahtomuovit ovat itsestään sammuvia. Niihin lukeutuvat verkkokaupassa myytävät Architect Line ja Engineer Line -alueen duromeerit vaahtomuovit. Kyseinen tarkastusstandardi on tästä ladattavissa saksan kielisenä.

DIN 4102 B2

Standardissa DIN 4102 on määritelty rakennusaineiden ja rakennusosien palokäyttäytyminen. Se on perinteinen, rakennusasetuksiin liittyvä standardi, jossa on määritelty rakennusaineiden syttyvyysaste ja rakennusosien palonkestävyys. Palosuojausluokan B2 materiaalit ovat normaalisti syttyviä, palavat kuitenkin hyvin hitaasti. Kyseinen tarkastusstandardi on tästä ladattavissa.

FMVSS 302 DIN 75200

Palosuojausluokan FMVSS 302 akustiikkavaahtomuoveja käytetään pääasiassa ajoneuvo- ja koneenrakennuksessa. Palosuojausaineen lisäyksen ansiosta niissä liekkien etenemisnopeus hidastuu palotapauksessa. (4 tuumaa/minuutti). Kyseinen tarkastusstandardi on tästä ladattavissa.

UL94 HF1

UL 94, polymeerien materiaalien palo-ominaisuuksien arviointia koskeva tarkastusmääräys, on yksi tärkeimmistä edellytyksistä sähkölaitteiden ja muiden elektronisten sovellusten myynnissä USA:ssa, Kanadassa ja Meksikossa. Nämä akustiikkavaahtomuovit ovat itsestään sammuvia ja tippumattomia. Kyseinen tarkastusstandardi on tästä ladattavissa saksan kielisenä.

FAR 25.853

Lufthansa Technik -laboratoriot ovat suorittaneet FAR 25.853 vertical burn test -testin Hampurissa ja dokumentoineet sen Lufthansa Technik AG:n tarkastussertifikaattiin, tarkastusnumero 6040/2005. Kyseessä on Saksan ilmailuviraston (LBA) hyväksymä sertifikaatti nimeltään Flammability Material Test Certificate FAR25.853. Siinä koekappaleeseen suunnataan bunsenpolttimen liekki (800 C°) pystysuuntaan 12 sekunniksi. Liekin täytyy 15 sekunnin kuluttua sammua itsestään eikä liekki ole saanut levitä 8 tuumaa (203 mm) pidemmälle. Kyseinen tarkastusstandardi (aixFOAM-akustiikkavaahtomuovin tarkastustulos) on tästä ladattavissa saksan kielisenä.

Toivomme sinun ymmärtävän, ettemme valmistajana voi tehdä mitään suositusta paloluokasta. Suosittelemme selvittämään tarvittavan paloluokan kyseeseen tulevissa paikoissa (paikalliset viranomaiset).

Close
*raskasmattolaminointi

Raskasmattolaminointi

Laminoimme tässä vaihtoehdossa ääniabsorbentin takapuolestaan raskaalla akustiikkakalvolla. Se on erittäin painavaa ja taipuisaa mattoa, jossa ei ole sisävahviketta ja joka on täytetty mineraalisesti. Raskasmatossa on keskimääräistä suurempi neliömetripaino, jonka ansiosta matalat taajuudet ja materiaalivärähtelyt vaimentuvat. Raskasmaton koostumus antaa sille erinomaiset runkoäänien vaimennusominaisuudet, myös alhaisissa lämpötiloissa. Materiaali on lisäksi paloa estävää. Vaihtoehtoisesti aixFOAM-raskasmatto SH0131 on saatavissa myös erillisenä tuotteena. Tämän vaihtoehdon myötä saat korkealaatuisen komposiittimateriaalia olevan akustiikkatuotteen, joka ilmaäänien lisäksi vaimentaa runkoääniä.

Raskasmaton käsittelyohje: Våra tungfolier är utrustade med ett specialutvecklat, förstklassigt limsystem. Raskasmatoissamme on niihin erikseen kehitetty laadukas, akryylipohjainen liimajärjestelmä. Raskasmatto tulee liimata liimamenetelmällä vain makroalueeltaan sileisiin pintoihin (pelti, alumiini, jne.). Karkeilla pinnoilla liimamenetelmän vaikutus on rajoittunut ja sitä voidaan käyttää vain asennusapuna. Tarkempaa tietoa löydät teknisistä tietolehdistämme ja käsittelyohjeista, joita lähetämme sinulle mielellämme ilmaiseksi.

Close
*Liite

Ilman asennustukea

Haluatko kiinnittää tai liimaa akustiset elementit itse? Valitse sitten "Ei mitään". Huomaa, että liimaamatonta liimaa käytetään liimautumisen yhteydessä. Suosittelemme kuitenkin aina itseliimautuvia liimamateriaaleja.

aaixFOAM akustointimatot liimapinnalla

Tätä varten mattojemme takapuoli varustetaan liuotinainetta sisältämättömällä liimajärjestelmällä, jossa on tukevoittava viisto langoitus, ja peitetään laineripaperilla. Ennen liimausta paperi vain poistetaan. Tukevoittava langoitus on korkealaatuisten aixFOAM-tuotteiden tuntomerkki ja se pitää huolen akustiikkaelementtiemme paremmasta muotolujuudesta.

aaixFOAM akustointimatot liimapinnalla

Tätä varten mattojemme takapuoli varustetaan liuotinainetta sisältämättömällä liimajärjestelmällä, jossa on tukevoittava viisto langoitus, ja peitetään laineripaperilla. Ennen liimausta paperi vain poistetaan. Tukevoittava langoitus on korkealaatuisten aixFOAM-tuotteiden tuntomerkki ja se pitää huolen akustiikkaelementtiemme paremmasta muotolujuudesta.

aixFOAM asennus-/ripustuskasetti ilman lisävarusteita

Saat haluamasi äänenvaimennin laadukkaaseen kehystykseen Kiinnitys- / ripustuskasetti, joka on valmistettu anodisoitua alumiinia. aixFOAM asennus-/ripustuskasetti on suunniteltu vaaka-, pysty- tai kelluva asennus.

aixFOAM asennus-/ripustuskasetti kanssa värähtelynvaimentimien - värähtelytulppien

aixFOAM-värähtelytulppia käytetään aixFOAM-asennus-/ripustuskasettien ammattimaiseen asennukseen irtonaisesti pystysuuntaan seinälle. Ne estävät äänen aiheuttamien värähtelyjen siirtymisen seinäpintaan. Lisäksi kaikkien aixFOAM-asennus-/ripustuskasettiin yhdistettyjen aixFOAM-absorbenttien tehokkuus matalien taajuuksien alueella parantuu. Tällöin fysikaalisesti tarkasteltuna ilmahiukkasten matalataajuiset värähtelyt vaimentuvat aixFOAM-asennus-/ripustuskasettien vastavärähtelyn ansiosta.

aixFOAM asennus-/ripustuskasetti kanssa ripustusjärjestelmä Style

aixFOAM ripustusjärjestelmää Style käytetään aixFOAM-ripustuskasetin riippuvaan asennukseen. Ripustusjärjestelmän avulla voit ripustaa valitsemasi aixFOAM-ääniabsorbentin aixFOAM-asennus-/ripustuskasettiin yhdistettynä joko vaakasuoraan katosta riippuvaksi tai myös pystyasentoon sivuseinän eteen. Ripustusköysien pituus on enintään noin 1000 mm ja ne voidaan asennuksessa lyhentää tarpeen mukaan. Näin aixFOAM-ääniabsorbentit voidaan sijoittaa optimaalisesti.

aixFOAM asennus-/ripustuskasetti kanssa ripustusjärjestelmä Basic

aixFOAM Basic -ripustusjärjestelmää käytetään aixFOAM asennus-/ripustuskasetti riippuvaan asennukseen. Ripustusjärjestelmän avulla voit ripustaa valitsemasi aixFOAM ääniabsorbentin aixFOAM asennus-/ripustuskasettiin yhdistettynä joko vaakasuoraan katosta riippuvaksi tai myös pystyasentoon sivuseinän eteen. Ripustusköysien pituus on enintään noin 1000 mm ja ne voidaan asennuksessa lyhentää tarpeen mukaan. Näin voit sijoittaa aixFOAM-ääniabsorbentin optimaalisella tavalla.

Close
*Pakkausyksikkö Für die Auswahl der richtigen Menge an Schallabsorbern kann man keine pauschale Aussage treffen, denn diese ist von einer ganzen Reihe von Faktoren abhängig und damit sehr individuell. Generell empfehlen wir, bei der Schalldämpfung schrittweise vorzugehen. Bei leichtem Nachhall/ Lärm genügt es häufig bereits, ~ 10% der Wand- und Deckenflächen mit Schallabsorbern auszustatten. Bei erhöhtem Hall/ Lärm empfehlen wir etwa ~ 20% und bei starkem Nachhall/ Lärm bis zu ~ 30% der Raumoberfläche mit Schallschutz auszurüsten. Sollten Sie unsicher sein, beginnen Sie zunächst mit einer kleineren Menge Absorber und ergänzende Sie diese bei Bedarf. Das schont nicht nur Ihren Geldbeutel, sondern beugt auch einer „Überdämpfung“ und somit einer unangenehm künstlichen Akustik vor. Um zu ermitteln, welche Menge an Schallabsorbern für Ihre Anwendung angemessen ist, nutzen Sie unseren Mengenrechner oder wenden Sie sich direkt an unsere Fachplaner für eine kostenfreie Beratung. Close

Pakolliset kentät

Kuinka monta pakkausyksikköä tarvitset?

1 Pack = = 1 m²

Valmis konfiguroitu? Tässä se jatkuu

Sinun valintasi:

Tarvitsetko apua?
+49 2403 / 83830 - 22
sales@aixfoam.de

Ota huoletta yhteyttä meihin, sillä olemme mielellämme tukenasi.

Telefon: +49 2403 / 83830 - 22
maanantai - perjantai ilman taukoja klo 8 - 17

Email: sales@aixfoam.com
24 tuntia vuorokaudessa

Mitä laatikossa on?

1 Pack =
= 1 m²

95,40 €

sisältää. 16 % ALV

lisäksi. laivaus

Kennorakenteinen äänenvaimennuslevy SH0051 – rakenteella ääntä vastaan

Kennorakenteinen äänenvaimennuslevy äänen tehokkaaseen absorptioon jo pienissä materiaalipaksuuksissa
Tehokas ja edullinen äänieriste teknisellä alueella
Helppo käsitellä ja leikata oikeaan kokoon, valinnaisesti kätevällä liimapinnalla varustettuna

Kennoprofiilinen ääniabsorbentti tekniseen äänieristykseen

Tuotetiedot

Muoto, pinta	Suorakulmainen levy (100 cm x 50 cm), pinnassa kennorakenne
Materiaalipaksuudet	3,5 cm (2,0 cm pohja/ 1,5 cm kennot), 4,5 cm (2 cm pohja/ 2,5 cm kennot), 6,5 cm (3 cm pohja/ 3,5 cm kennot)
Erikoismitat	Muotoon leikatut ja erikoismitat tilauksesta mahdollisia
Materiaali	Avosoluinen PUR-akustiikkasolumuovi
Värit	Antrasiitti
Paloluokat	Ilman, UL 94 HF 1, FMVSS 302 (DIN 75200), DIN 4102 B1 tilauksesta (katso tuote SH0051 MH) Lisätietoa ääniabsorbenttiemme paloluokasta löydät myös kyseisestä aixFOAM-tietoliitteestä (Saksa).
Kiinnitysvaihtoehdot	Ilman, liimapintag
Laminointivaihtoehdot	Laminointi akustiikkaraskasmatolla, vieläkin tehokkaampi runkoäänien vaimennus ja äänien absorptio matalataajuisella alueella
Lämpötilankestävyys	- 40 °C – + 100 °C
Lämmönjohtokyky	0,033 W/mK – DIN 52612
Haitalliset aineet	Ei sisällä mineraalikuituja eikä CFC-yhdisteitä
Toleranssi	Tämä korkealaatuinen akustiikkatuote valmistetaan tarkkuuskoneissamme standardin DIN 7715 osan 5 P3 mukaisesti.

Lisätietoa tästä tuotteesta löydät tarvittaessa siihen liittyvästä tietolehdestä. Toimitamme sen pyynnöstä mielellään käyttöösi.

Absorptioarvot

RWTH Aachen suoritti absorptioasteen mittaukset polyesteria olevista akustiikkavaahtomuoveista. Kaikki arvot perustuvat äänenvaimennuslevyihin, joiden koko on 100 cm x 50 cm ja määritys tehtiin standardin DIN 52212 mukaan.

Taajuus- alue	Korkeus 3,5 cm	Korkeus 4,5 cm	Korkeus 6,5 cm
125 Hz	0,06	0,08	0,11
250 Hz	0,23	0,29	0,49
500 Hz	0,54	0,62	0,91
1000 Hz	0,8	0,83	0,97
2000 Hz	0,85	0,85	0,92
4000 Hz	0,87	0,85	0,88

Äänenvaimennus / äänieristys jälkikaiuntahuoneessa absorptioarvoja määritettäessä

Kaikki aixFOAM-ääniabsorbentit tarkastettiin arvostettujen laitosten, kuten RWTH-yliopiston tai Aachenin ammattikorkeakoulun, kaiuntahuoneissa erittäin tarkasti. Edellä mainitut ääniabsorptioasteet määritettiin tarkoissa mittauksissa standardin DIN 52212 mukaisesti.

Hanki äänenvaimennus suoraan valmistajalta!

Me aixFOAM-tehtaalla valmistamme huoneakustiikkaan ja tekniseen akustiikkaan tulevia äänenvaimennussovelluksia. Ja koska osaamme sen erittäin hyvin, teemme sitä jo 60 vuoden ajan. Tänä aikana olemme jatkuvasti työskennelleet tuotteidemme edelleenkehittämisen parissa. Siksi voimme tarjota sinulle modernia muotoilua olevia tehokkaita ääniabsorbentteja.

aixFOAM-filosofiamme: Yhdistämme asiakaskohtaisen neuvonnan äänenvaimennusratkaisujen yksilölliseen ja tarpeenmukaiseen valmistukseen. Tai toisin sanoen: Autamme sinua ilmaisessa neuvonnassa löytämään projektiisi sopivan äänenvaimennuksen. Heti tilauksesi jälkeen aloitamme sinulle tulevien äänenvaimennustuotteiden valmistuksen. Tämän jälkeen saat äänenvaimennustuotteesi suoraan tehtaalta – kaikki luonnollisesti parhainta laatua.

Korkealaatuisten saksalaisten akustiikkavaahtomuovien käyttö
Tarkkuusvalmistus nykyaikaisilla CNC-leikkauskoneilla ja laitteistoilla
Äänenvaimennuksen standardiratkaisut tai yksilöllinen pien- tai sarjavalmistus
Kaiken kattava palvelu: Neuvonta, suunnittelu, valmistus ja asennus toiveiden mukaan

aixFOAM-työntekijä valmistaa äänenvaimentimia äänieristykseen.

Merkkilaatua

suoraan valmistajalta
„Made in Germany“

Valmistus

yksilöllisesti juuri
sinulle muutamassa päivässä

60 vuoden

kokemus äänen-
vaimennusalasta

Palkittu

ISO 9001:2015 mukaisella
sertifioinnilla

Käyttöalueet

„Asiakkaamme ovat valinneet mielellään SH0051-äänevaimennuslevymme koneiden, moottorien ja elektronisten laitteiden äänieristettyyn kotelointiin. Hyvän absorptiovaikutuksen – jo pienissä materiaalipaksuuksissa – ansiosta ja akustiikkaraskasmattoon yhdistettynä nämä absorbentit soveltuvat lisäksi ihanteellisesti ovien äänieristykseen. Materiaali voidaan tällöin helposti leikata oikeaan kokoon esim. mattoveitsellä.“

Manuel Buschmann, asiakasneuvoja

Olemme sinua varten täällä.

Tarvitsetko apua tai onko sinulla vielä kysyttävää tuotteesta?

Katso ohjealuettamme, jossa on lyhyitä vastauksia asiakkaidemme yleisimpiin kysymyksiin.

Autamme sinua tietysti mielellään myös maksuttomassa neuvonnassa.

+49 2403 / 83830 - 22
maanantai – perjantai
klo 8.00 – klo 17.00

sales@aixfoam.fi
Päivittäin klo 00.00 – 24.00

Impressionen?

Tästä näet muutamia kuvia siitä, miten SH0051-ääniabsorbenttia voidaan käyttää.
